Läcksökning och kvantifiering av växthusgasemissoner

ReSource ligger i framkant inom emissionskartläggning och miljöövervakning, med specialisering på läcksökning och kvantifiering av växthusgasutsläpp. Genom våra drönar-och markbaserade miljöundersökningar säkerställs noggrann insamling av direkta utsläppsdata. Dessa kombineras med väderdata för beräkning av totala emissioner med vår egen algoritm. Det räcker alltså inte att bara mäta gaskoncentrationen, hela flödet måste beräknas för att kunna vidta relevanta åtgärder.

Kontakta oss Om oss

Naturgas

Biogas

Reningsverk

Deponi

Kompost

Lagkrav på emissionsmätningar

Enligt EU direktivet EU/2024/1787 står det klart att medlemsländerna måste agera för att följa upp och minska sina växthusgasutsläpp. Det är en förutsättning för att Parisavtalet ska kunna uppnås.

EU:s nya avloppsdirektiv trädde i kraft den 1 januari 2025. Enligt direktivet ska medlemsländerna övervaka växtgasutsläpp från ARV (avloppsreningsverk) större än 10 000 PE (personekvivalenter). Kravet gäller koldioxid, lustgas och metan och ska ske genom analys, beräkningar eller modeller. Senast den 31 juli 2027 ska direktivet vara implementerat i svensk lagstiftning.

ReSource erbjuder mätningar av växthusgasutsläpp från alla möjliga industrier såväl som deponier och avloppsreningsverk.

Flyktiga och diffusa utsläpp från industrisektorer

Hur mäter man utsläpp av växthusgaser på anläggningsnivå?

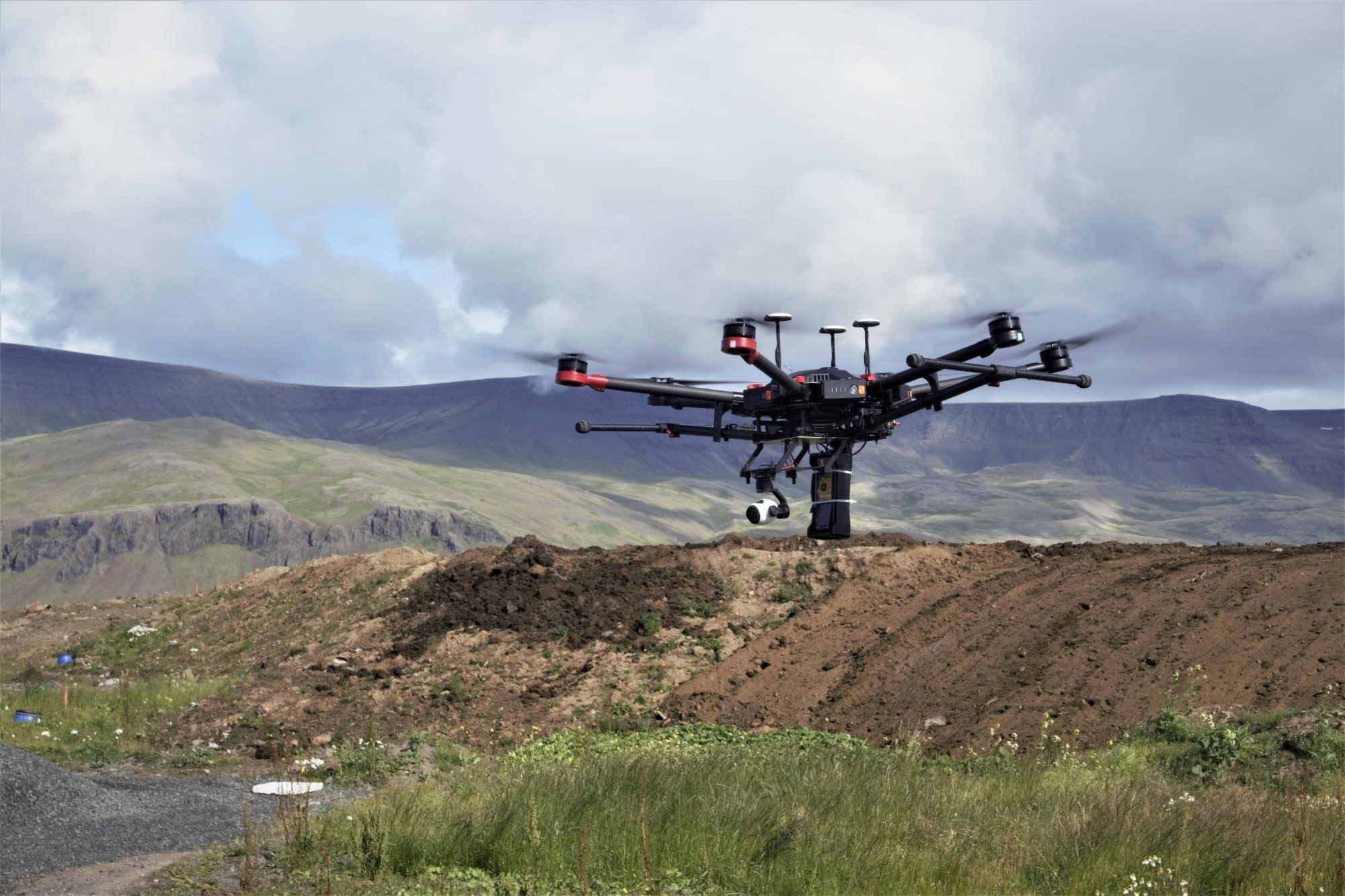

ReSource har utvecklat en innovativ top-down mätmetod för kartläggning av växthusgasutsläpp, tillämpbar inom industrier som olje- och gasproduktion, biogas, avloppsreningsverk och deponier. Genom att flyga i vindriktningen från potentiella utsläppskällor kan en drönare fånga ett tvärsnitt av gasplymer, vilka sedan analyseras med vår egenutvecklade programvara. Genom att kombinera dessa data med lokala vind- och vädermätningar kan vi beräkna de totala utsläppen och deras osäkerhetsintervall. Metodiken är tillämpbar för metan, koldioxid och lustgas.

Varför är det viktigt att ha tillförlitliga direkta mätningar av växthusgaser?
Mätning av utsläpp som läcker från en industrianläggning eller ventileras från en komponent i övertryck ger en direkt indikation på volymen av potentiellt förlorad produkt från en produktionsanläggning. Samtidigt ger det tydliga bevis på den utsläppta koldioxidekvivalenten, vilket möjliggör databaserade (ej schablonbaserade) beräkningar av Global Warming Potential (GWP) för en specifik anläggning eller komponent.

Utsläppsdata utgör ett pålitligt beslutsunderlag för eventuella åtgärder/investeringar gällande ökad insamling av gas. Naturligtvis kan det även användas i miljörapportering i enlighet med globala och europeiska regelverk.

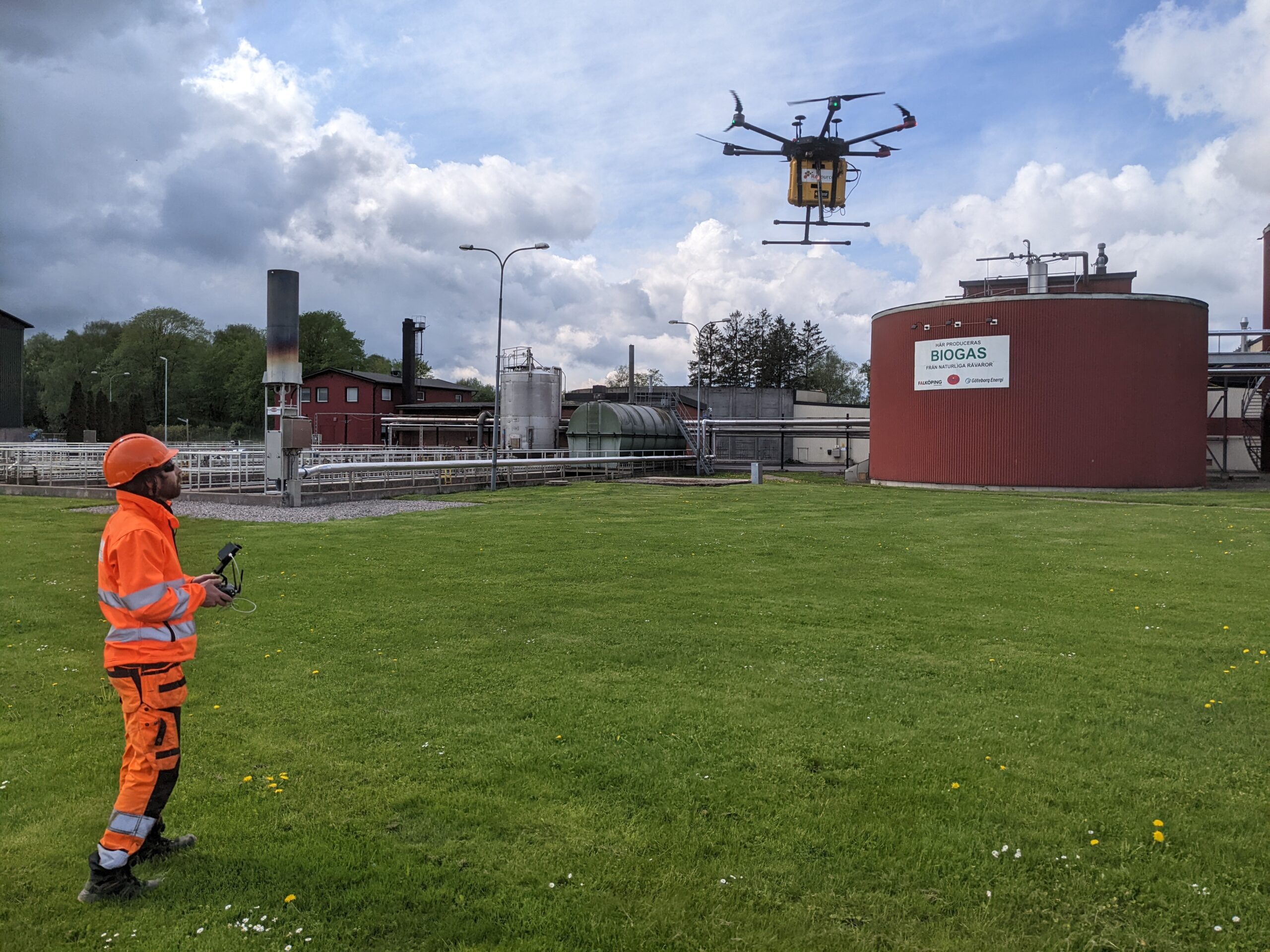

Emissionsmätning på avloppsreningsverk

ReSource Sverige AB kan mäta emissioner av växthusgaser – inte bara från själva reningsverket utan även från ledningsnät och slamhantering.

Emissionsmätning avloppsreningsverk

ReSource har flera metoder att tillgå – både metangasmätning enligt EgMet, men även vår egen mätmetod med drönare där emissionsplymen definieras. I kombination med mätning av vindhastighet och riktning så beräknas gasflödet i ReSource unika algoritm. Det är mycket viktigt att man tar hänsyn till vindhastigheten och inte bara mäter koncentrationen i en viss punkt och tidpunkt – annars kommer inte hela gasflödet med i beräkningen.

Genom att kombinera mätning av totala utsläppen med punktmätningar närmre källan så får vi en heltäckande bild av utsläppen på anläggningen. Därmed kan komma med relevanta, precisa åtgärdsförslag för minskning av utsläpp. Med fördel kan mätningarna upprepas efter att åtgärder vidtagits för att följa utvecklingen.

Lagring av slam

Mellanlagring av slam kan vara en betydande källa till metanutsläpp, men täcks inte av EgMet-systemet. Vi mäter emissioner från slamlagring för att få med den faktorn i beräkningarna.

Ledningsnätet

Metanutsläpp från avloppsnätet står ofta för en dold men betydande andel av reningsverkens totala växthusgasutsläpp. ReSource system för beräkning av utsläpp från ledningsnätet inkluderar:

Algoritmer för utsläppsberäkning: Utvecklade inom internationella forskningsprojekt för att ge noggranna uppskattningar av metanutsläpp från både gravitations- och trycksatta ledningsnät. Dessa metoder har validerats med svenska data och tar hänsyn till faktorer som kalla temperaturer.
Metoderna anpassas för att bli en del av framtida internationella riktlinjer, vilket ger hög trovärdighet och användbarhet för verksamheter som rapporterar enligt EU:s direktiv.

Genom dessa verktyg kan utsläpp från avloppsnätet inkluderas i redovisningen, vilket kompletterar EgMet-systemet och ger en mer heltäckande bild av anläggningens totala klimatpåverkan.

Rapportering

Rapportering sker enligt EU-direktivet med fullständig översikt över utsläppen av koldioxid, metan och lustgas.

Åtgärder – forskning och utveckling

Vi kommer med åtgärdsförslag för minskade utsläpp och följer gärna upp med utvärdering av effekten av åtgärderna. Om intresse finns för att justera reningsprocesserna och utvärdera effekten på växtgasutsläppen är vi även behjälpliga med det.

EgMet – Egenkontroll Metanemissioner

Avfall Sverige och Svenskt Vatten har tagit fram en standardiserad metod för inventering och reducering av metanemissioner från samrötningsanläggningar, avloppsreningsverk och biogasuppgraderingsanläggningar – metoden kallas för EgMet. Det är frivilligt att ansluta sig till EgMet, men det kan ha stora fördelar att få sin biogas märkt som hållbar. En hållbar biogas är attraktiv på marknaden eftersom företag som kan visa att biogasen är hållbar erhåller skattebefrielse.

Metoden

EgMet består av två delar1:

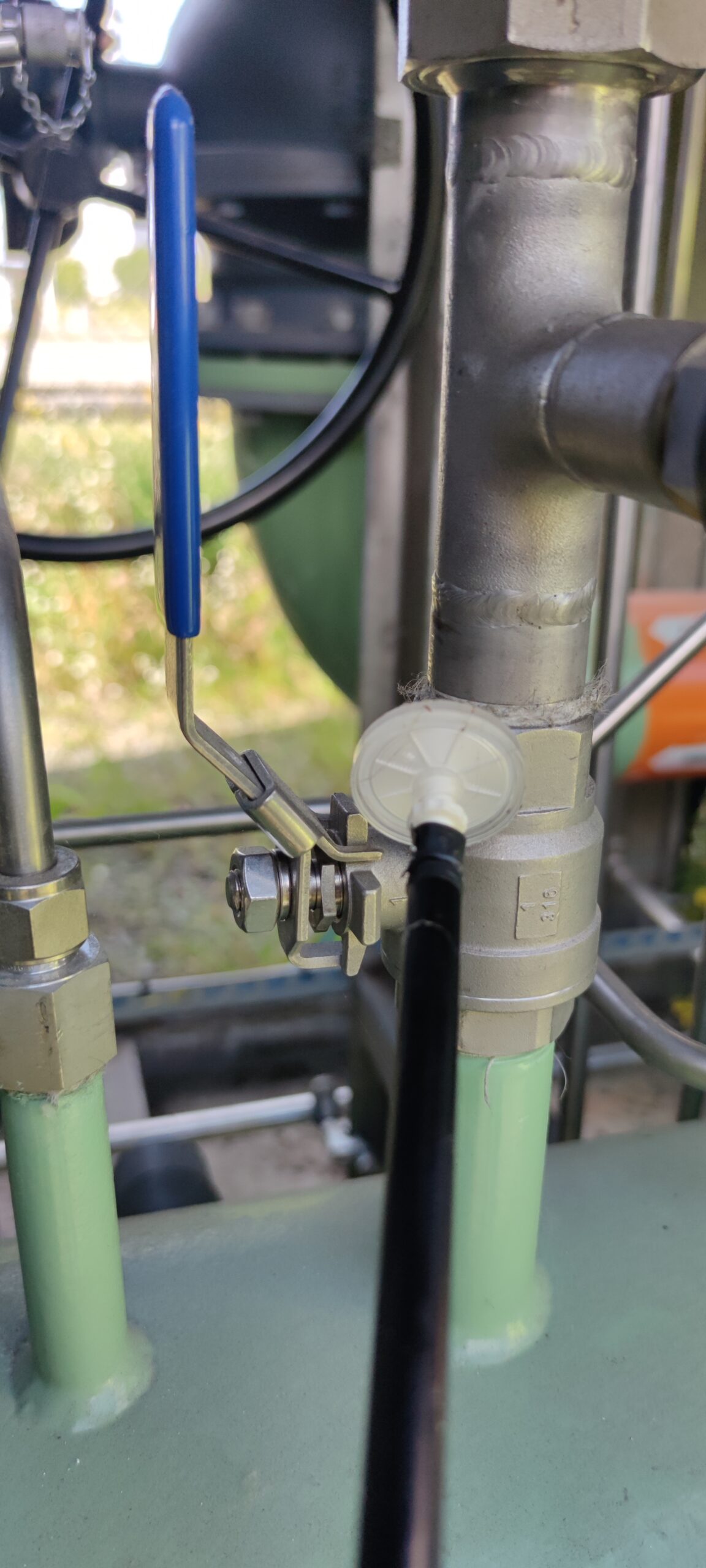

Systematisk läcksökning och åtgärdande av funna läckor, utförs i första hand av anläggningens egen personal
Utsläppssmätning i utsläppspunkter med systematiska utsläpp för att kvantifiera utsläppen och förlusterna, utförs av extern och oberoende anlitad mätkonsult.

ReSource Sverige AB finns listad som mätkonsult för EgMet – vi kan alltså som oberoende mätkonsult utföra utsläppsmätningar enligt EgMets handbok. Den sensor som används inom EgMet är en FID – flamjoniseringsdetektor.

Syfte

De övergripande målen med EgMet är att:

ytterligare förbättra biogassystemets miljöprestanda,
anläggningsägare får hjälp att strukturerat inventera sin anläggning för att upptäcka utsläpp,
anläggningsägare får bättre kunskap om storleken på utsläppen från sin anläggning,
eventuella utsläpp identifieras och reduceras,
biogasbranschen får bättre underlag och därmed högre trovärdighet i frågan om utsläpp.

HBK – hållbarhetskriterier
Lag (2010:598) om hållbarhetskriterier för biodrivmedel och flytande biobränslen ska säkerställa att biodrivmedel, t ex biogas som säljs som fordonsgas, uppfyller vissa krav på hållbarhet. Ett kriterie i HBK är att beräkna och redovisa metanutsläpp från biogas- och uppgraderingsanläggningar i produktionskedjan.

Detektering och kartläggning av metangasutsläpp

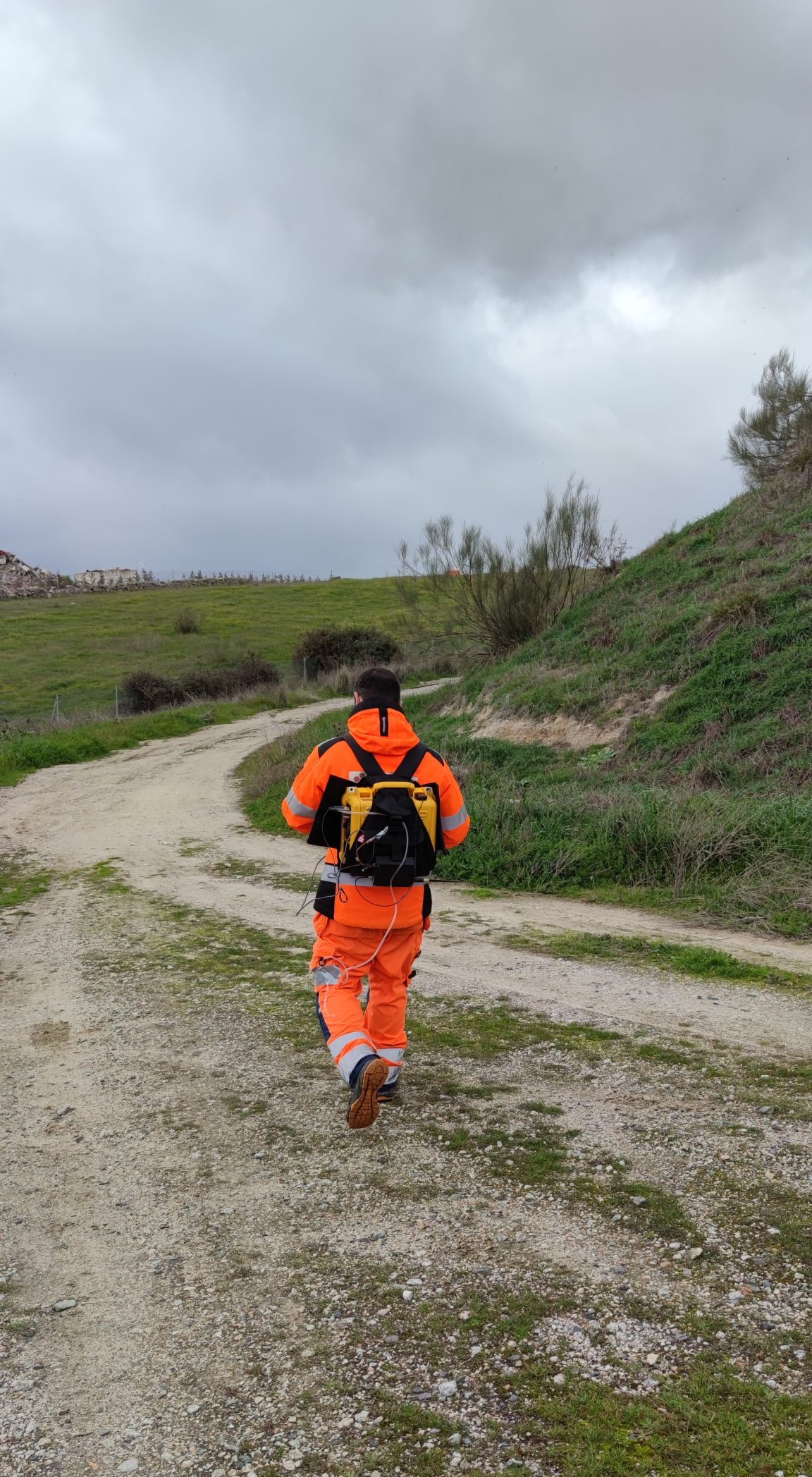

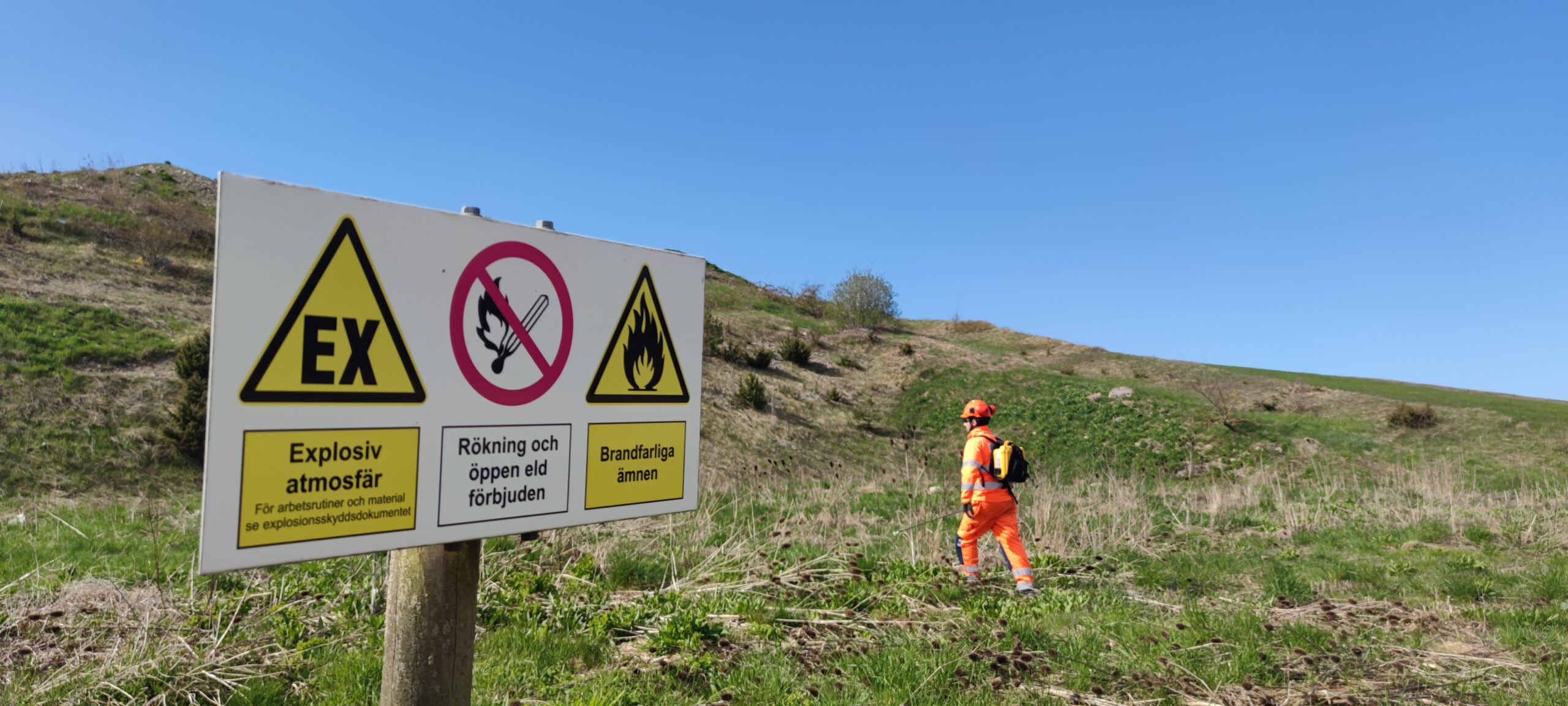

Walkover-undersökningar och läcksökning

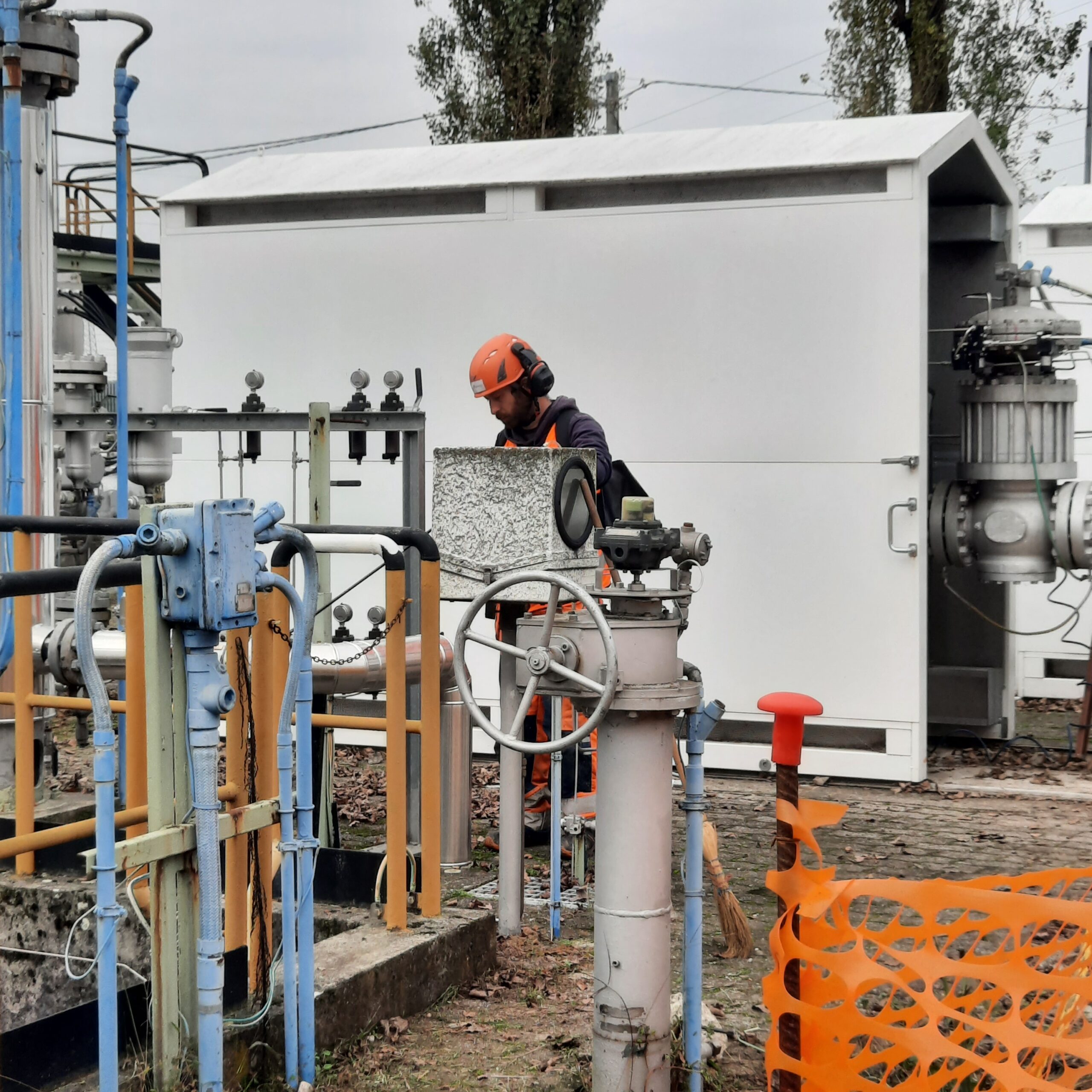

Systematiska undersökningar erbjuder stora fördelar i många sammanhang. Från att identifiera okända gasutsläppskällor på deponiytor eller komposteringsanläggningar till att upptäcka läckor under Leak Detection And Repair (LDAR)-aktiviteter på gasinfrastruktur och komponenter.

Dessa undersökningar möjliggör direkta observationer från våra operatörer och en bättre tolkning av möjliga utsläppskällor. Vi kan logga alla mätningar och kartlägga dem, så att ni kan använda våra rapporter för att förbättra er mätbaserade utsläppsinventering och underhålla utrustningen på er anläggning.

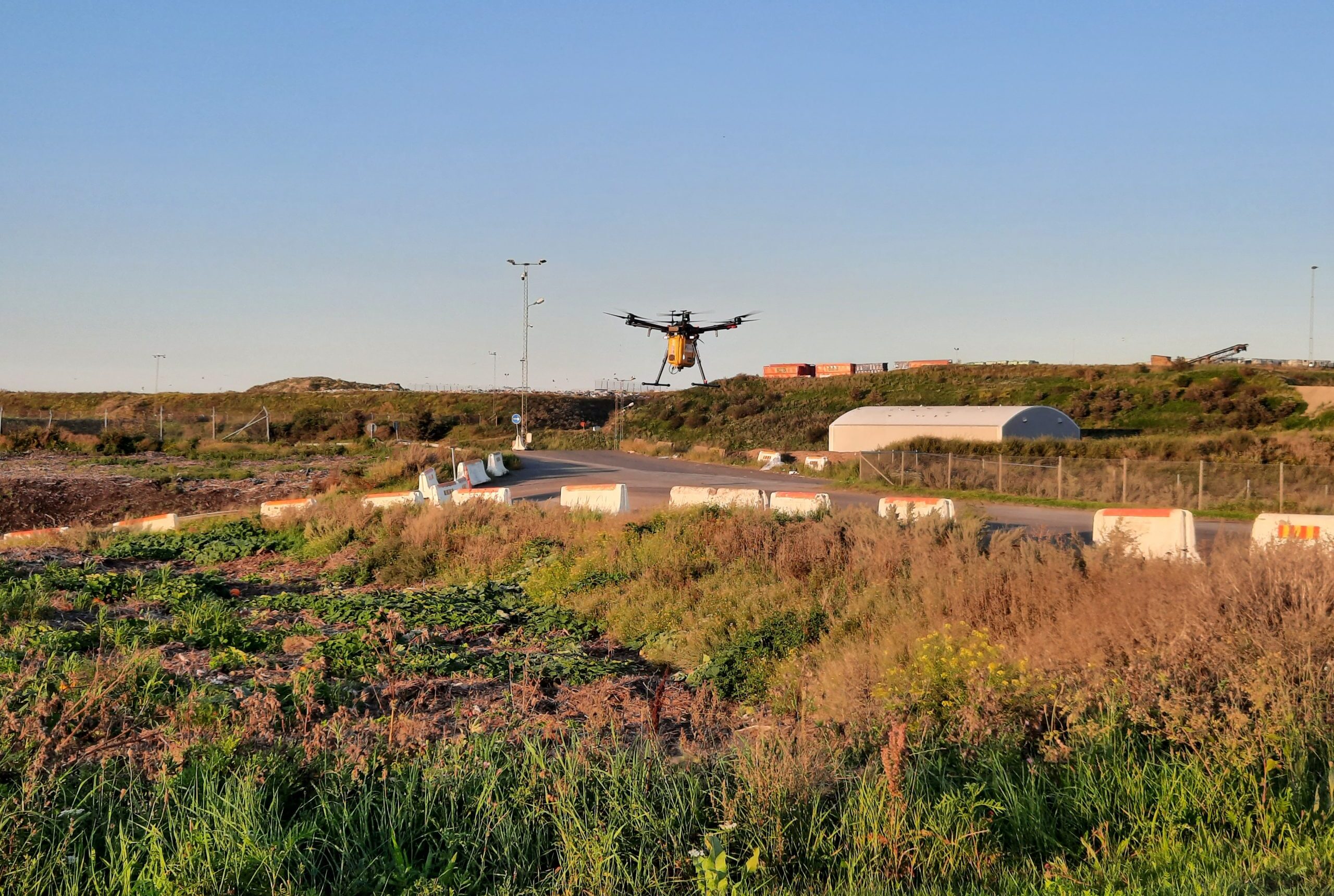

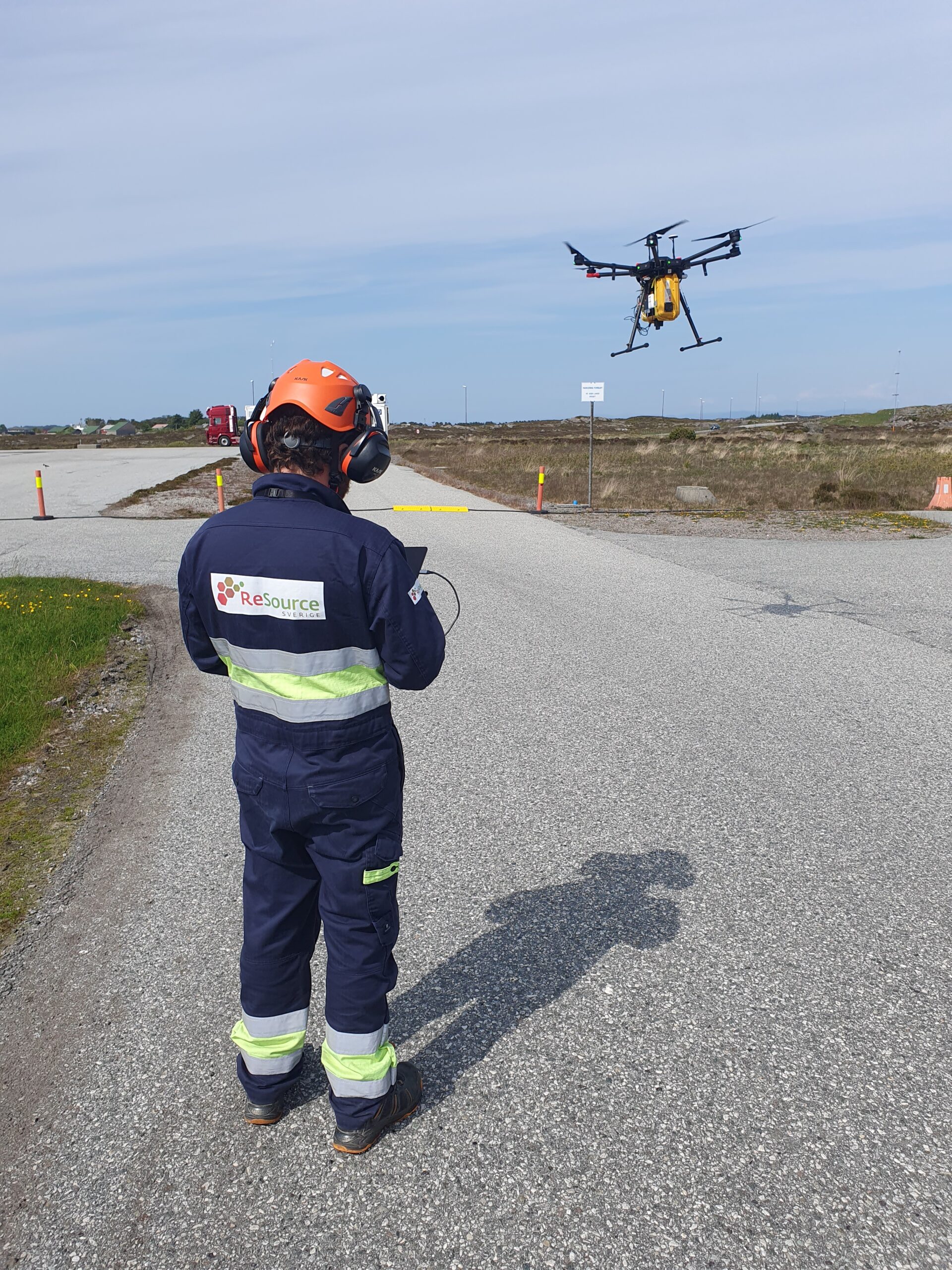

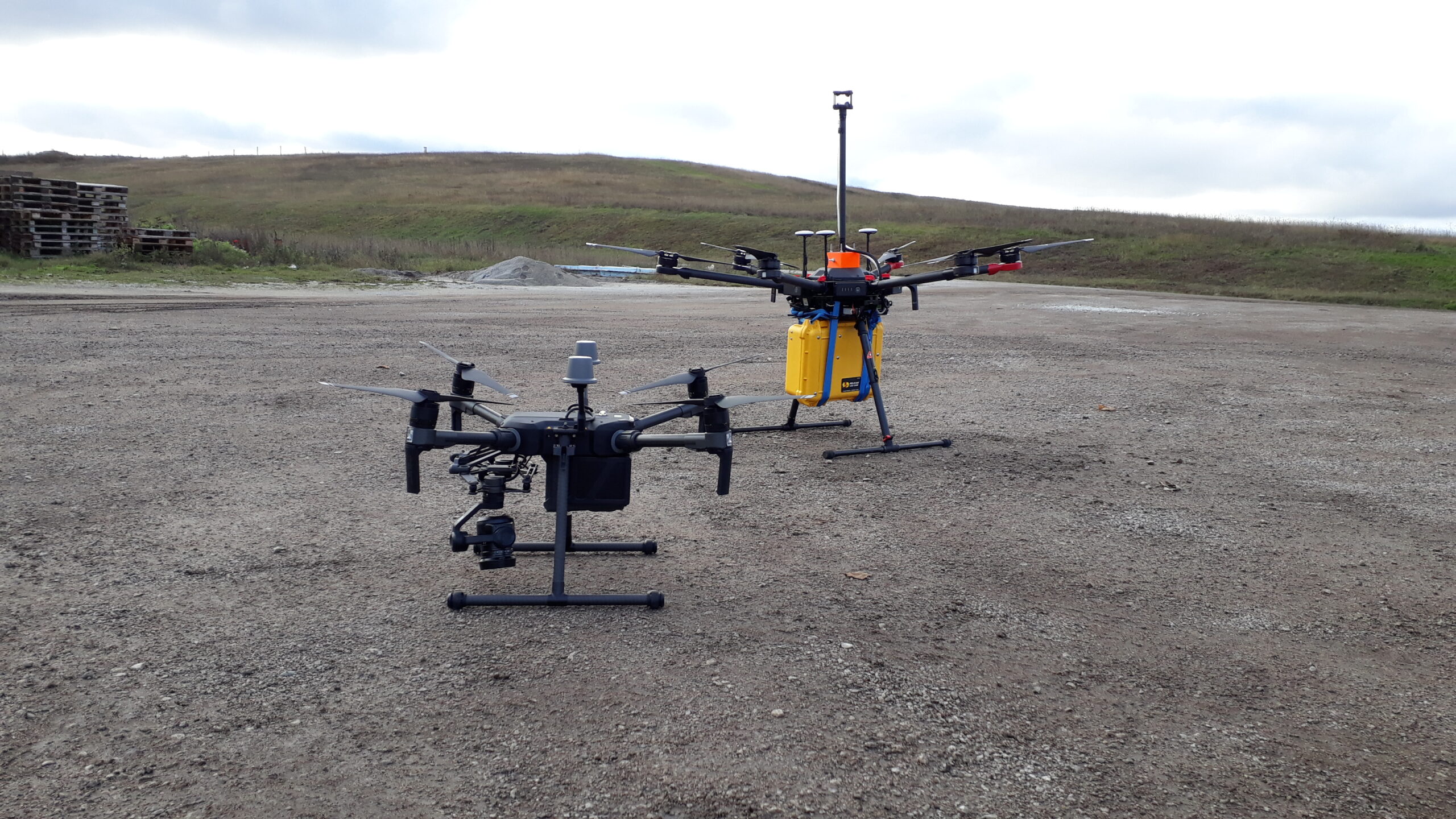

UAV-baserad läcksökning och kartläggning av gasutsläpp

Drönarbaserad utsläppskartläggning minskar avsevärt både tid och arbetsinsats som krävs för insamling av gasdata. Genom att utrusta UAV:er med sensorer som kan detektera gaskoncentrationer på ppm- och ppb-nivå kan vi lokalisera utsläppspunkter och skapa georefererade koncentrationskartor för att identifiera potentiella utsläppskällor.

Det är viktigt att förstå att läcksökning och kartläggning inte är detsamma som kvantifiering av utsläpp. Var försiktiga när ni diskuterar dessa funktioner med andra tjänsteleverantörer – se till att de fullt ut förstår skillnaden mellan kartläggning och kvantifiering innan de presenterar sina drönare och sensorer. Innan ni blir experter på drönarbaserade undersökningar måste ni veta vad ni mäter!

Ibland är drönare helt enkelt inte den bästa lösningen för att undersöka gasutsläpp. Beroende på den precision och tillförlitlighet som krävs för ert projekt samt de platsspecifika förhållandena kan vi arbeta tvärfunktionellt med flera olika sensorer och nyttolaster.

I Europa finns det för närvarande två primära standarder för mätning av diffusa VOC-utsläpp inom gasindustrin: EN 15446 och EN 17628. Dock har de nya EU-metanreglerna betonat behovet av specifika standarder för kvantifiering av metanutsläpp, vilka fortfarande är under utveckling.

Motsvarar facklingen era prestandakrav?

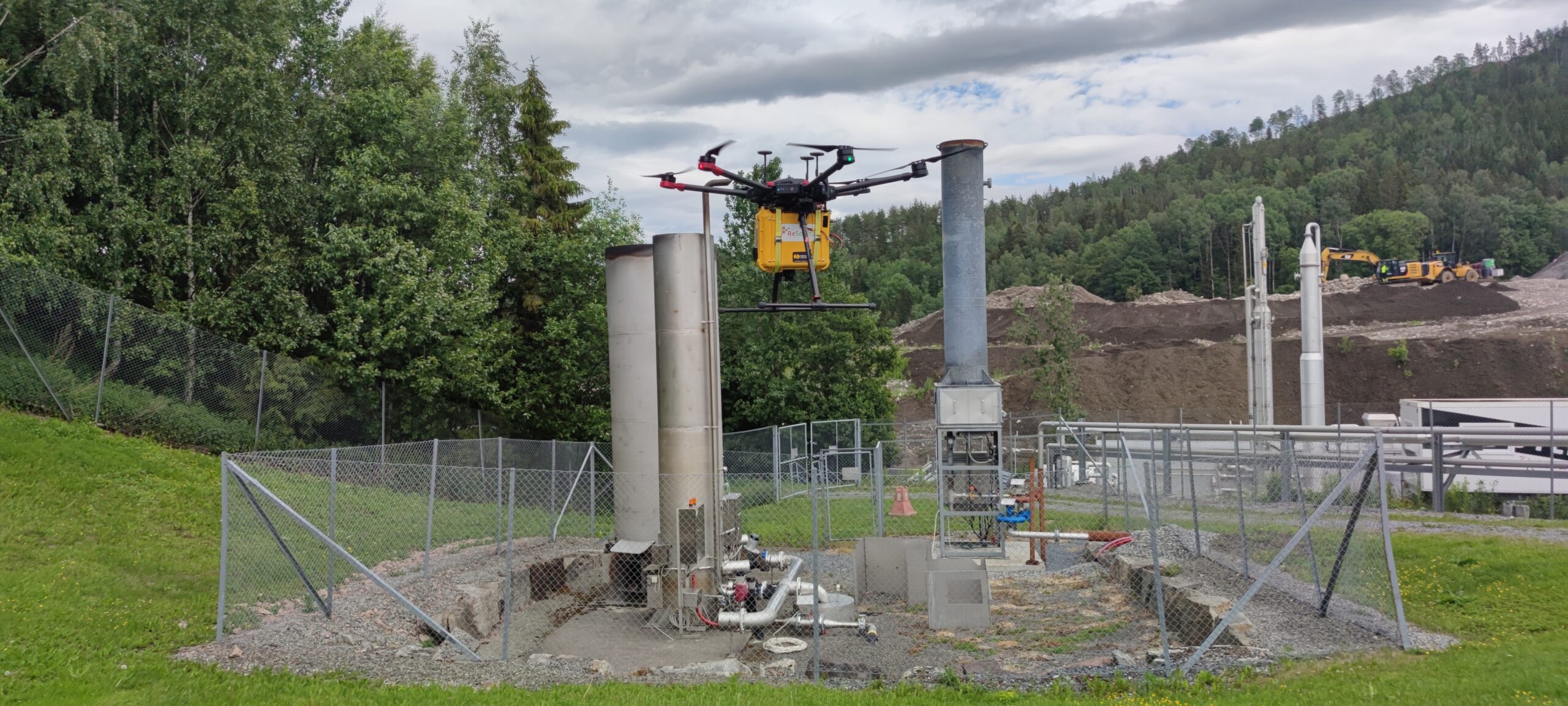

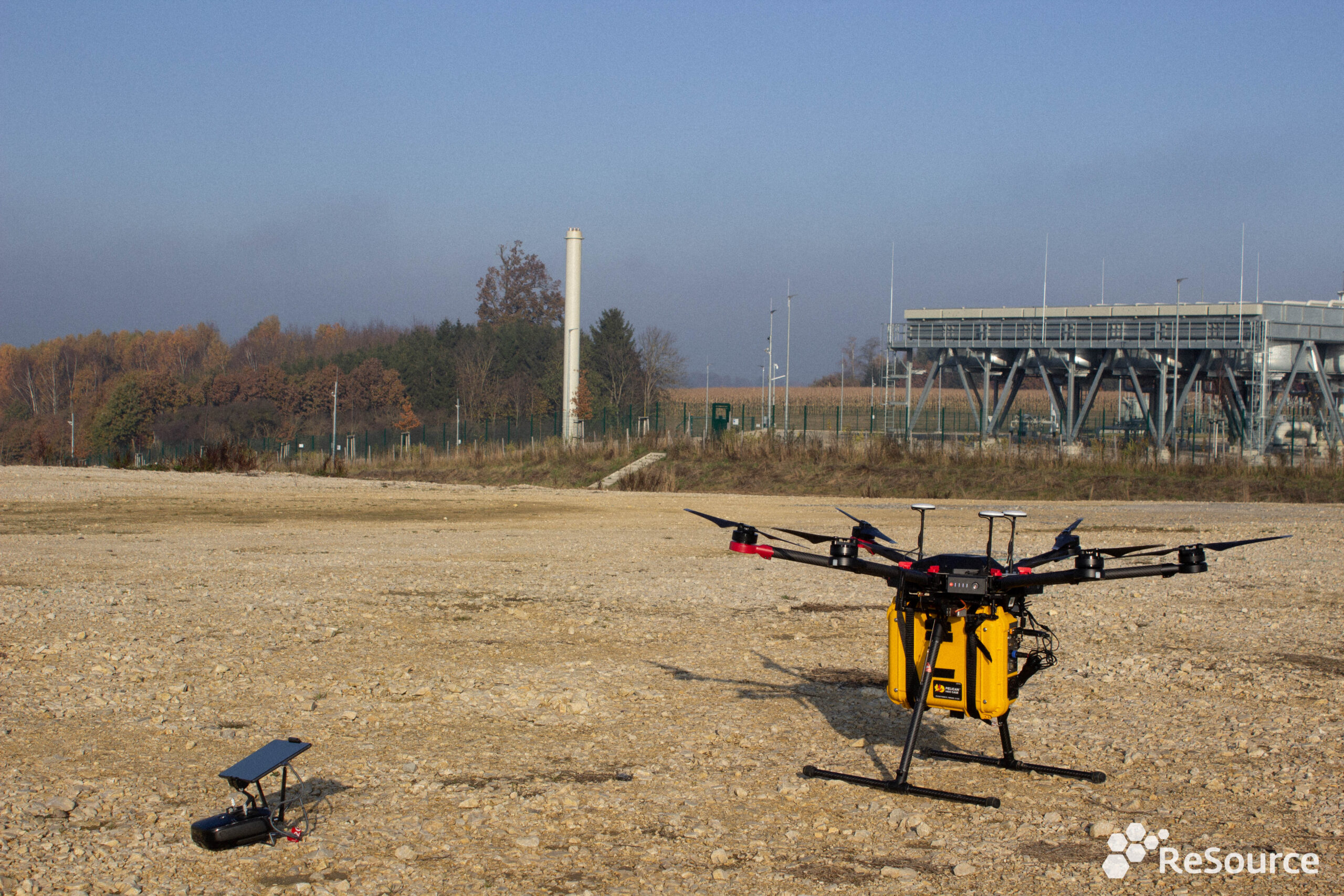

UAV-baserade mätningar av förbränningsprocessen

Mätning av facklingsverkningsgrad inom industrier som biogas, avloppsrening eller naturgasproduktion och -distribution är avgörande eftersom det ger värdefulla insikter om miljöpåverkan, lagens efterlevnad, resursförvaltning och driftsäkerhet. Effektiva facklingssystem vid biogasanläggningar eller gaskompressorstationer minimerar utsläpp av föroreningar och växthusgaser till atmosfären, vilket minskar luftföroreningar och industrins bidrag till klimatförändringarna genom avsiktlig eller oavsiktlig fackling eller ventilering.

Hur mäter vi oförbränd metan?

Kvoten mellan metan och koldioxid mäts i atmosfären inom gasplymen med hjälp av en UAV-plattform och en högprecisionsgassensor. För varje mätning klassificeras kvoterna för att identifiera utsläppskällor (läckor, avgaser, externa källor etc.) och kan användas tillsammans med er ingående gaskomposition för att beräkna Destruction Removal Efficiency (DRE), det vill säga hur effektivt en fackla eliminerar metan vid er anläggning.

Är ni tillverkare av facklingssystem eller leverantörer av gasinstallationer till biogasanläggningar eller deponier? Vi kan hjälpa er att verifiera förbränningsgrad i enlighet med ISO 22580:2021.

Teknisk specifikation

Kvantifieringsgräns (LOQ)

CO₂ och CH₄<0,1 kg∙h^-1

Detektionsgräns (LOD)

CH₄<0,9 ppb vid 1Hz

CO₂<350 ppb vid 1Hz

Osäkerhet vid 95% konfidensintervall (över 10st mätningar)

±10-15%
